Bruderoc Engineering werkt samen met het in Nederland gevestigde en ontwikkelde EdingCNC platform voor de ombouw en aansturing van CNC machines.
EdingCNC heeft een lange historie en de constante ontwikkelingen zorgen dat dit platform ook in de toekomst mee blijft groeien.

Sterke punten van EdingCNC zijn:

Custom Macro support, inclusief interactie met alle IO
6 assige machine ondersteuning
Een verscheidenheid aan breakout en support kaarten, o.a voor uitbreiding van beschikbare IO
Software is gratis, zonder limitaties en draait stabiel op zowel W10, W11 en behoeft geen hoge specs van de pc.
Software is gratis te downloaden en te testen in simulatie modus
In Nederland gevestigd met goede support lijnen

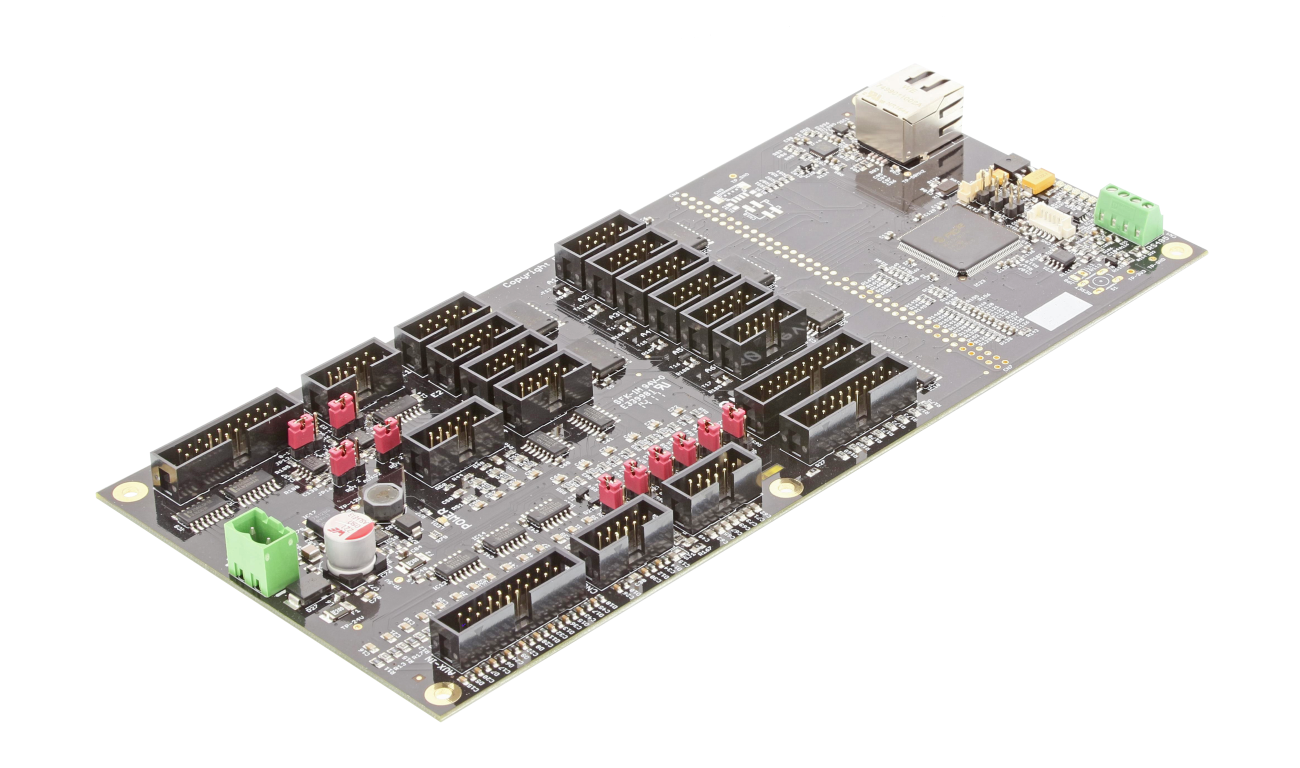

EdingCNC CNC760: veelzijdige besturing voor moderne CNC-machines

Bij de bouw en modernisering van CNC-machines wordt gebruikgemaakt van het Nederlandse EdingCNC-besturingssysteem. EdingCNC ontwikkelt en produceert al meer dan 25 jaar CNC-besturingen en blijft het systeem uitbreiden met ondersteuning voor nieuwe technieken.

De specialisatie ligt bij EdingCNC-systemen op basis van de CNC760-besturingskaart. Deze kaart biedt:

10 ingangen;
10 uitgangen, naast de standaarduitgangen voor de spindel, Flood 1, Flood 2 en Mist;
de mogelijkheid om bestaande breakoutkaarten aan te sluiten voor extra in- en uitgangen;
een aanstuurfrequentie tot 400 kHz, tegenover 125 kHz bij andere EdingCNC-modellen, wat belangrijk is voor de aansturing van snelle servosystemen;
onafhankelijke en gelijktijdige aansturing van maximaal zes assen;
ondersteuning voor zowel kant-en-klare macro’s als klantspecifieke maatwerkmacro’s.

Dankzij deze mogelijkheden vormt de CNC760 een veelzijdige basis voor zowel nieuwe CNC-machines als de modernisering van bestaande installaties.

Meer informatie EdingCNC CNC760

De voordelen van onze EdingCNC breakout boards

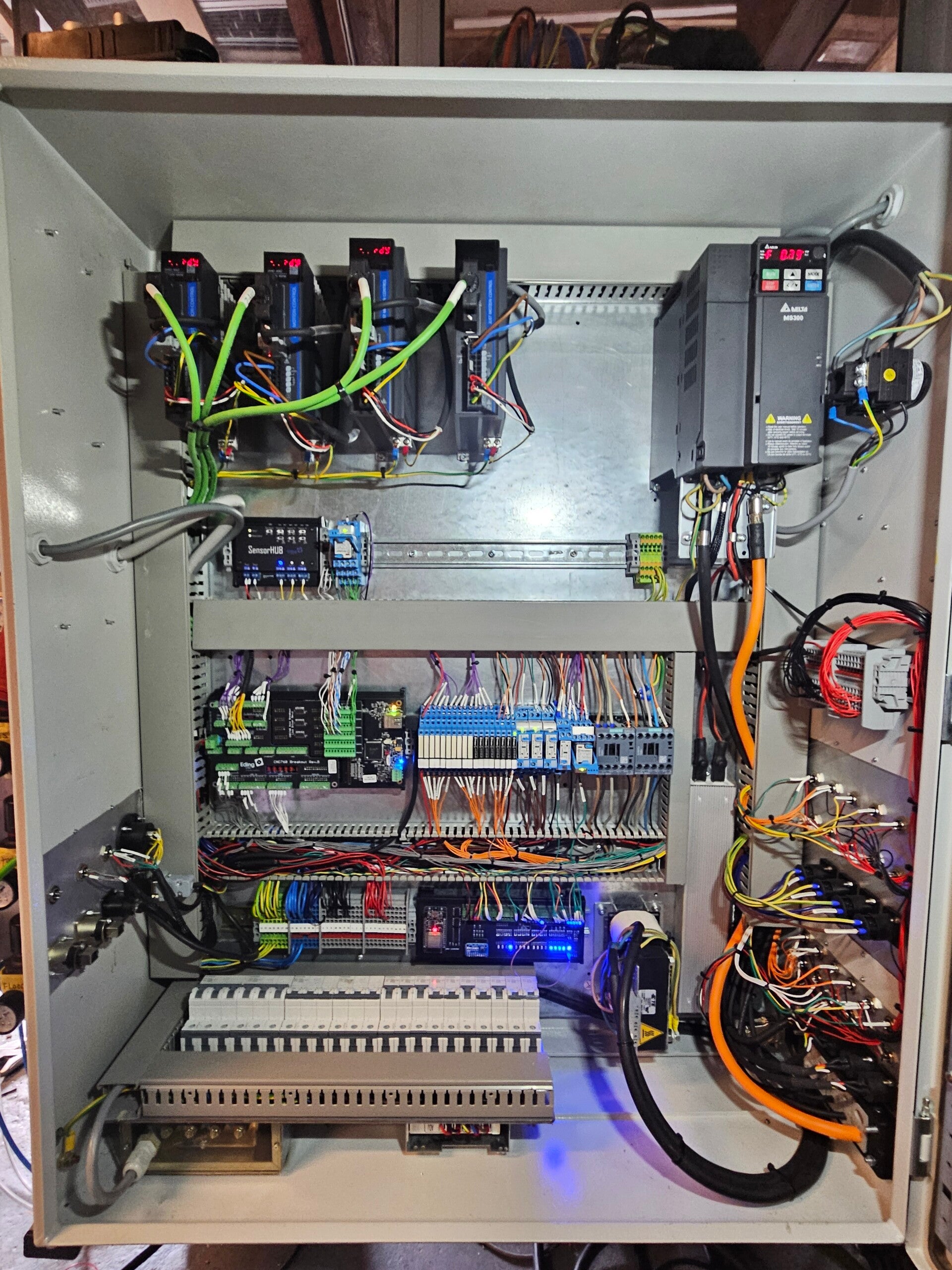

Het bedraden van een CNC-machine is vaak arbeidsintensief en complex. Daarom zijn diverse expansiekaarten ontwikkeld die het aansluiten van servodrives en I/O vereenvoudigen. Dit bespaart aanzienlijk veel montagetijd en verkleint de kans op bedradingsfouten en storingen.

Voor meer informatie lees verder of ga meteen naar de webshop

Webshop

Tijdbesparend

Verminder de tijd die nodig is voor de bouw en aansluiting van uw CNC machine dankzij de expansiekaarten

Minder storingen

Deze expansiekaarten minimaliseren het risico op bedradingsfouten, wat resulteert in een betrouwbaardere werking van uw machine.

Volledig compatibel

Alle expansiekaarten en ondersteunende PCB's zijn volledig compatibel met de CNC760, een van de meest uitgebreide CNC aanstuurkaarten

Hoe werken de EdingCNC servo breakouts?

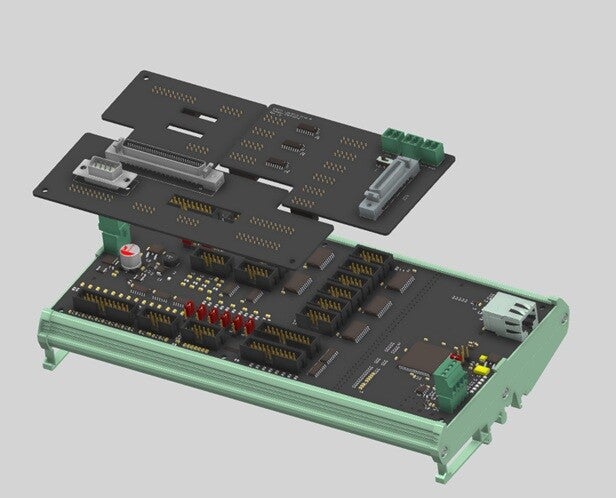

Modulaire integratie voor iedere CNC-machine

Modulariteit vormt de basis van het systeem. Hoewel veel CNC-machines functioneel niet veel verschillen, wijkt de daadwerkelijk integratie van deze functies van elkaar af. Dankzij de modulaire opbouw kan een CNC-machine eenvoudig in afzonderlijke functionele blokken worden opgebouwd, aangepast of uitgebreid.

Dit zorgt voor een betrouwbare integratie tussen de aansturingssoftware en hardware van EdingCNC, de servoaandrijvingen en de I/O van de machine.

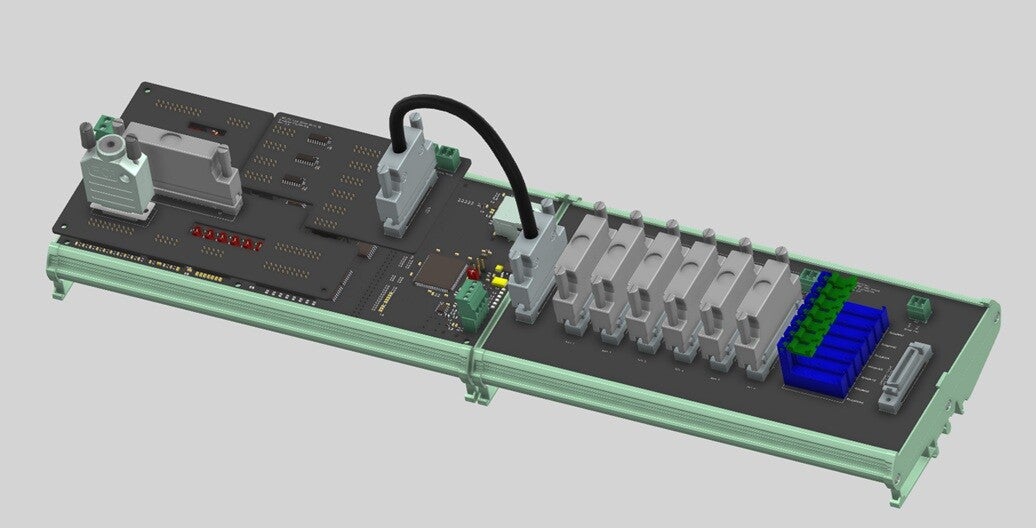

Differentiele Line Driver

Op basis van de EdingCNC Differential Line Driver is een modulaire variant ontwikkeld waarmee verschillende servodrives zonder solderen of handmatige bedrading kunnen worden aangesloten.

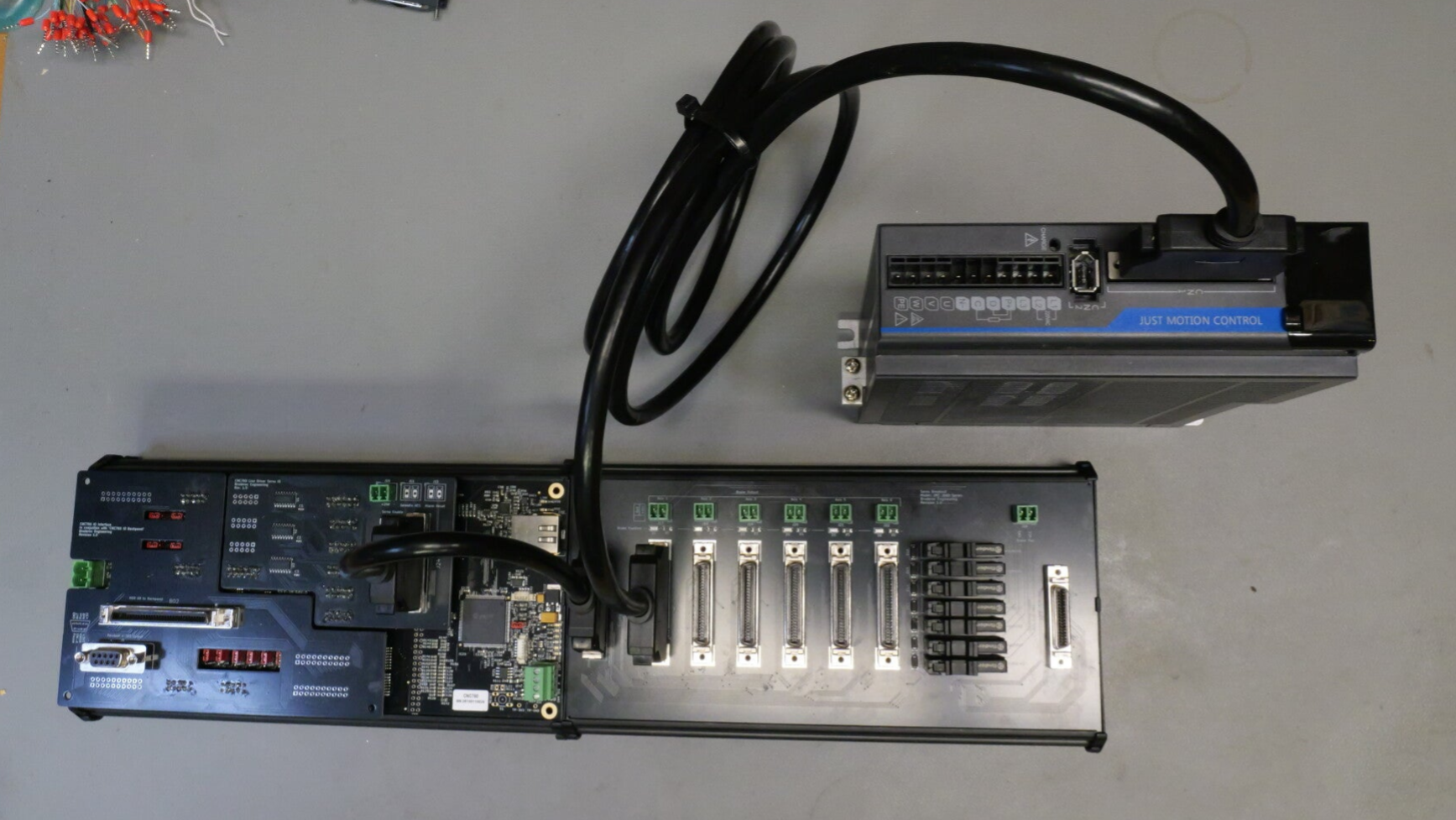

Deze Differential Line Driver Breakout wordt met een kant-en-klare kabel verbonden met een van de Servo Drive-expansiekaart die past bij de gebruikte servodrives. De breakout is volledig compatibel met de CNC760 en vereist geen aanvullende configuratie of installatie.

De Step/Dir-signalen (TTL) worden omgezet naar differentiële signalen. Hierdoor wordt de invloed van externe interferentie op de hoogfrequente aanstuursignalen van 400khz geminimaliseerd, wat bijdraagt aan een betrouwbaardere aansturing. Zo goed als alle servo drives ondersteunen differentiële aansturing.

Servospecifieke breakout-PCB’s

Iedere servo expansiekaart is volledig afgestemd op het betreffende servoplatform. Hierdoor zijn tussen de printplaat en de servodrives uitsluitend kant-en-klare kabels nodig. Alle beschikbare signalen worden direct en correct aangesloten.

Afhankelijk van de mogelijkheden van de gebruikte servodrive worden de volgende functies ondersteund:

Afgeschermde, differentiële Step/Dir-signalen
Aansturing van de servorem via een externe voeding, volledig gescheiden van de voeding en signalen van EdingCNC
Maximaal 6 A en 48 V per as voor de servorem
Servo Enable, rechtstreeks aangestuurd of via een extern noodstoprelais
Servo Reset
Doorgeluste signalen voor assen 4 tot en met 6

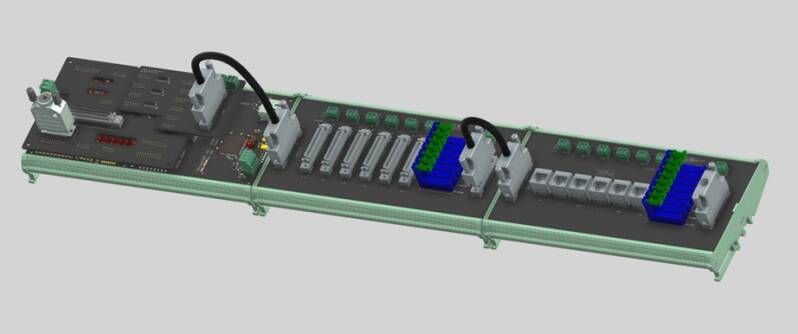

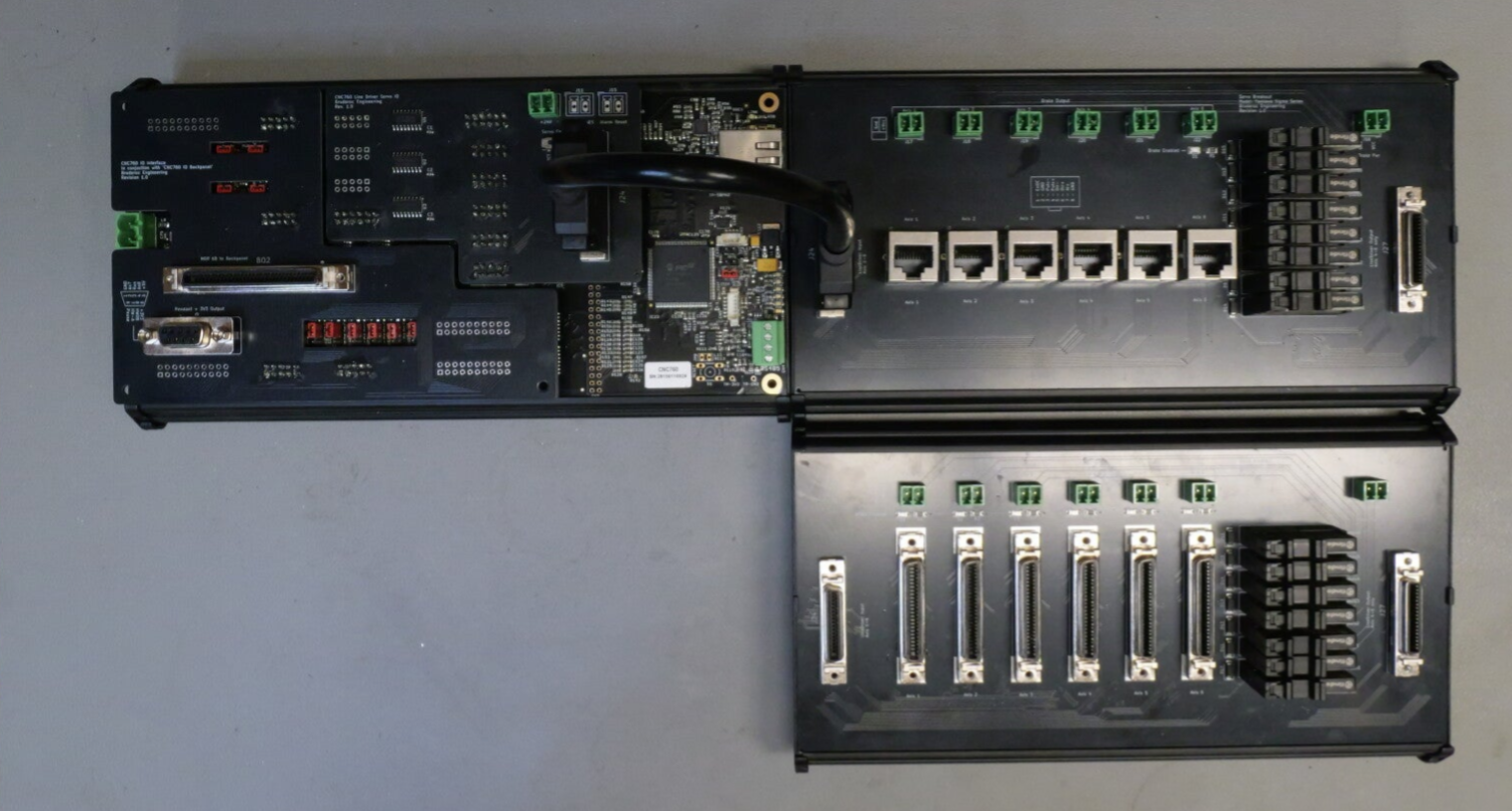

Omdat ieder servoplatform een eigen aansluitschema heeft, wordt elke expansie PCB specifiek voor een bepaald type servodrive ontworpen. Verschillende servoplatforms kunnen desondanks binnen één machine worden gecombineerd door meerdere PCB’s in cascade aan te sluiten.

Hierbij worden uitsluitend de signalen van assen 4 tot en met 6 naar de volgende PCB doorgelust.

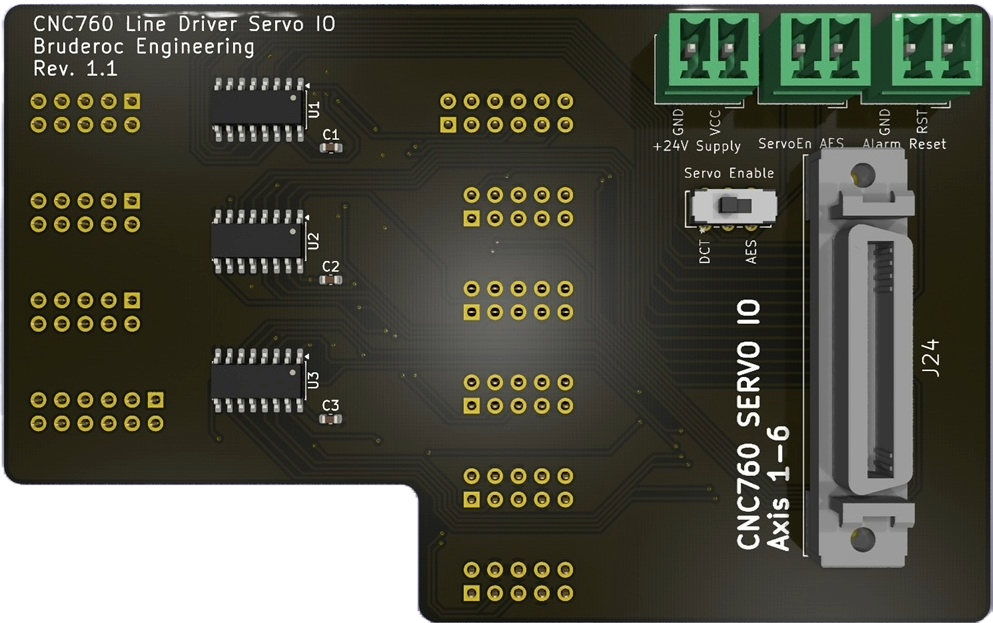

EdingCNC CNC760 Differentiele Line Driver

Deze CNC760 Breakout is speciaal ontwikkeld voor een naadloze integratie met de EdingCNC CNC760. De line driver maakt het mogelijk om servospecifieke uitbreidingskaarten rechtstreeks aan te sluiten, zonder te solderen of losse aders te trekken. Dit zorgt voor een snelle, overzichtelijke en betrouwbare installatie.

De PCB biedt de volgende functies:

Zesassige aansturing
Differentiële Step/Dir-signalen
Ondersteuning voor servospecifieke uitbreidingskaarten, onder andere voor JMC- en Yaskawa-servosystemen
Aansturing van Servo Enable, rechtstreeks vanuit EdingCNC of via een extern noodstoprelais
Aansluiting voor een hardwarematige servo resetknop
Ondersteuning voor servo-alarm- en servo-resetsignalen voor alle zes assen

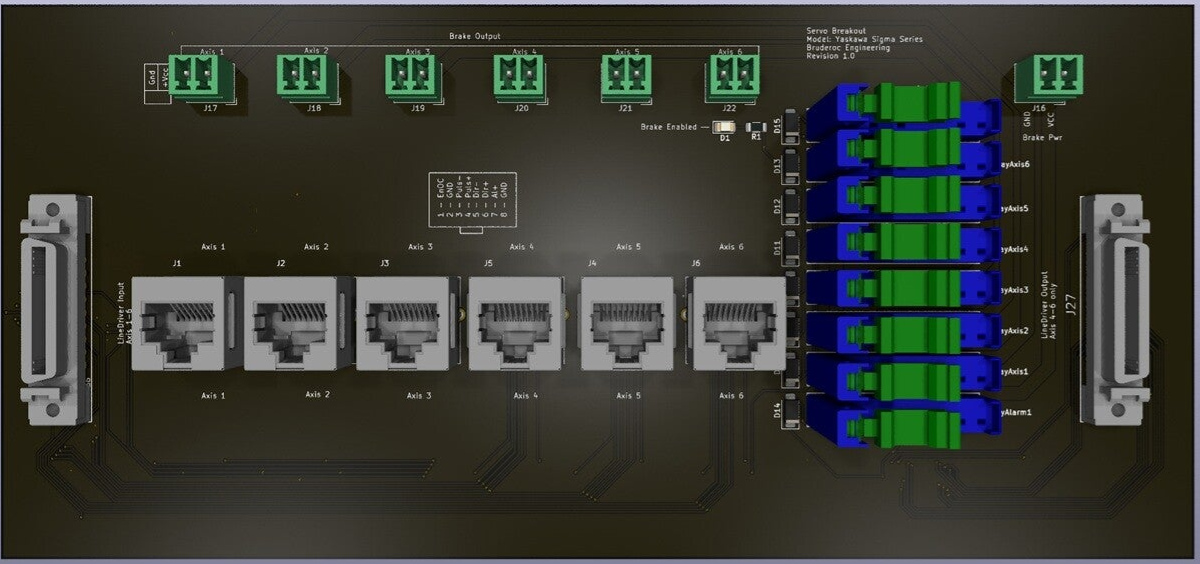

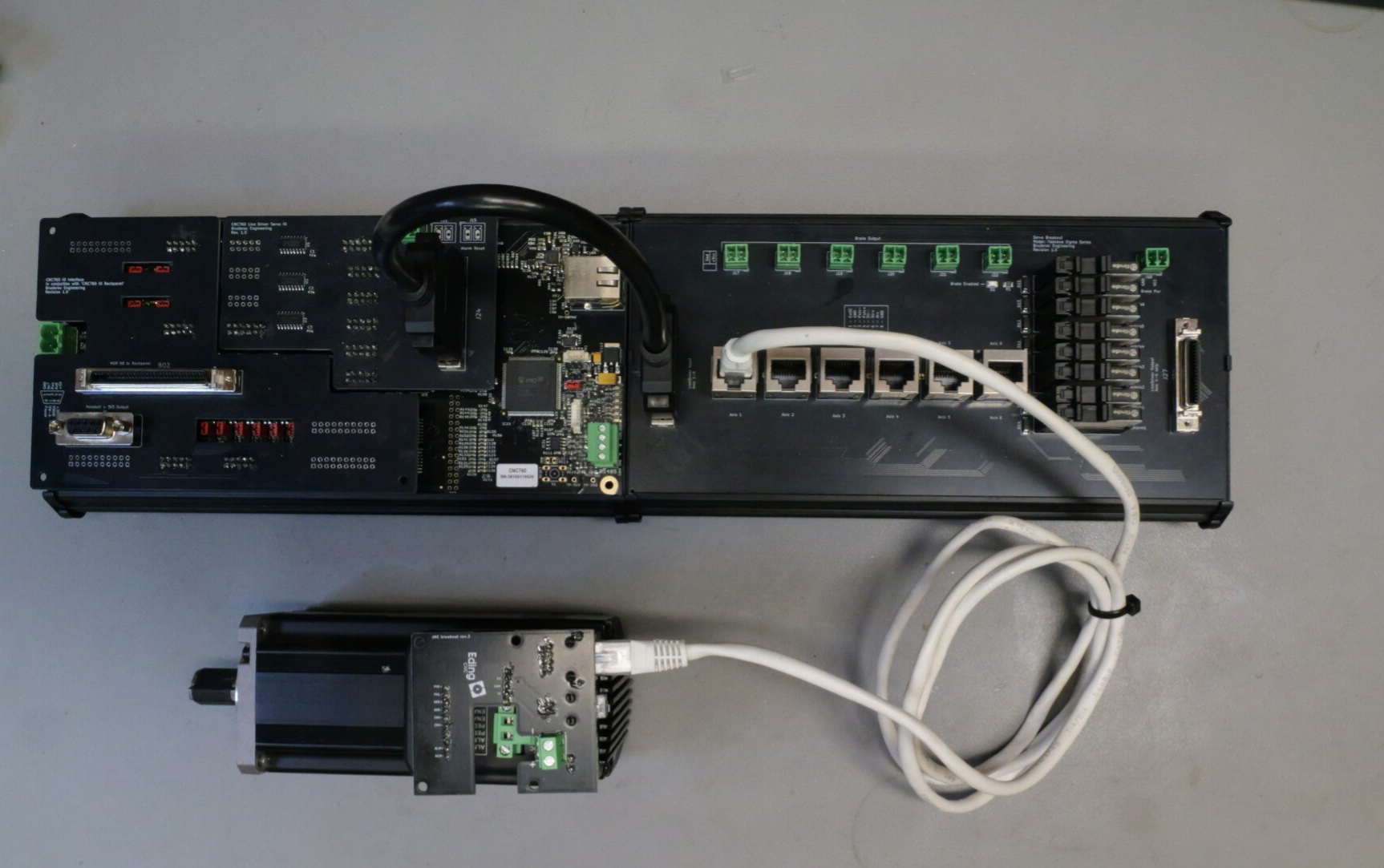

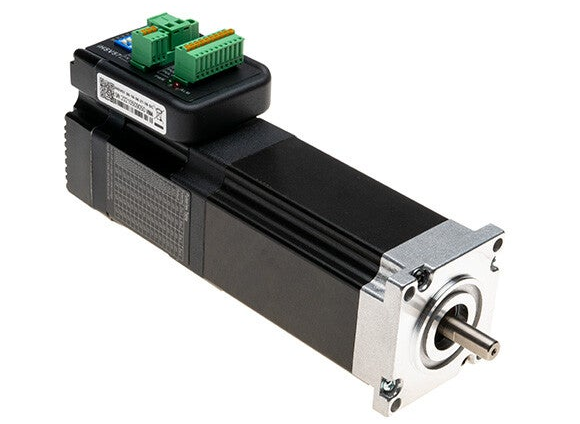

Servospecifieke PCB: JMC Integrated Servo – IHSV-serie

Deze PCB is speciaal ontwikkeld voor de geïntegreerde servomotoren uit de JMC IHSV-serie en biedt de volgende functies:

Ondersteuning voor differentiele Step/Dir-aansturing

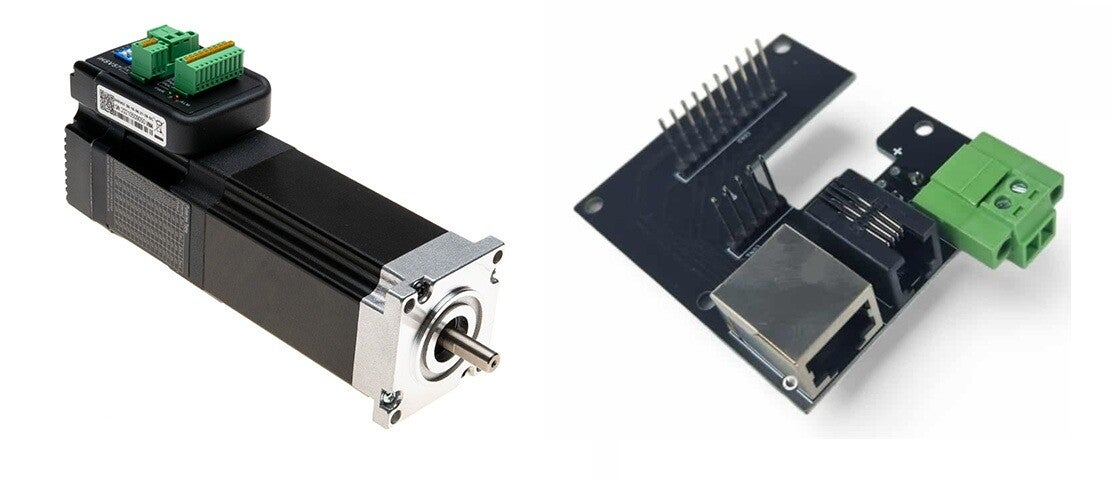

Naadloze samenwerking met de EdingCNC JMC Adapter Set T1
Standaard Cat5e- of Cat6-bekabeling tussen de PCB en de servomotor
Automatische aansturing van de servorem op basis van het Servo Enable-signaal
Ledindicatie die aangeeft of de servorem is bekrachtigd
Externe voeding voor de servorem: maximaal 6 A en 48 V per as
Signalen as 4, 5 en 6 kunnen doorgelust worden naar een volgende PCB t.b. v aansluiten ander servoplatform
Servo alarm output ondersteuning.

Individuele aansturing van de servorem (gezamenlijk kunnen de remmen wél aangestuurd worden) en een servo-resetfunctie zijn niet beschikbaar, omdat deze functies niet door de JMC IHSV-servo’s worden ondersteund.

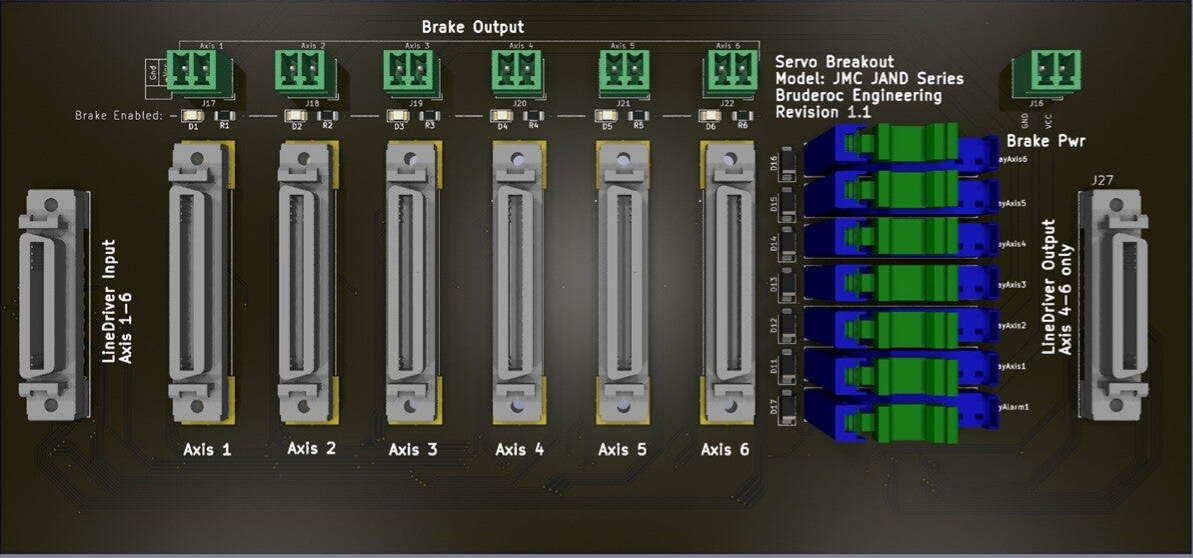

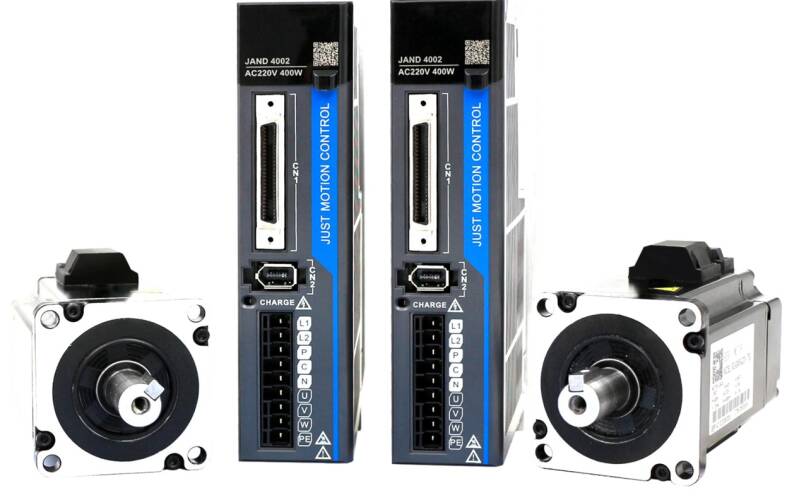

Servospecifieke PCB: JMC Servo Drive – JAND-serie

Deze PCB is speciaal ontwikkeld voor de geïntegreerde servomotoren uit de JMC JAND-serie en biedt de volgende functies:

Ondersteuning voor differentiele Step/Dir-aansturing
Standaard bekabeling beschikbaar
Automatische aansturing van de servorem per as direct aangestuurd door de servo
Ledindicatie per as die aangeeft of de servorem is bekrachtigd
Externe voeding voor de servorem: maximaal 6 A en 48 V per as en geschakeld middels een relais per as
Signalen as 4, 5 en 6 kunnen doorgelust worden naar een volgende PCB t.b. v aansluiten ander servoplatform
Servo reset en servo alarm output ondersteuning.

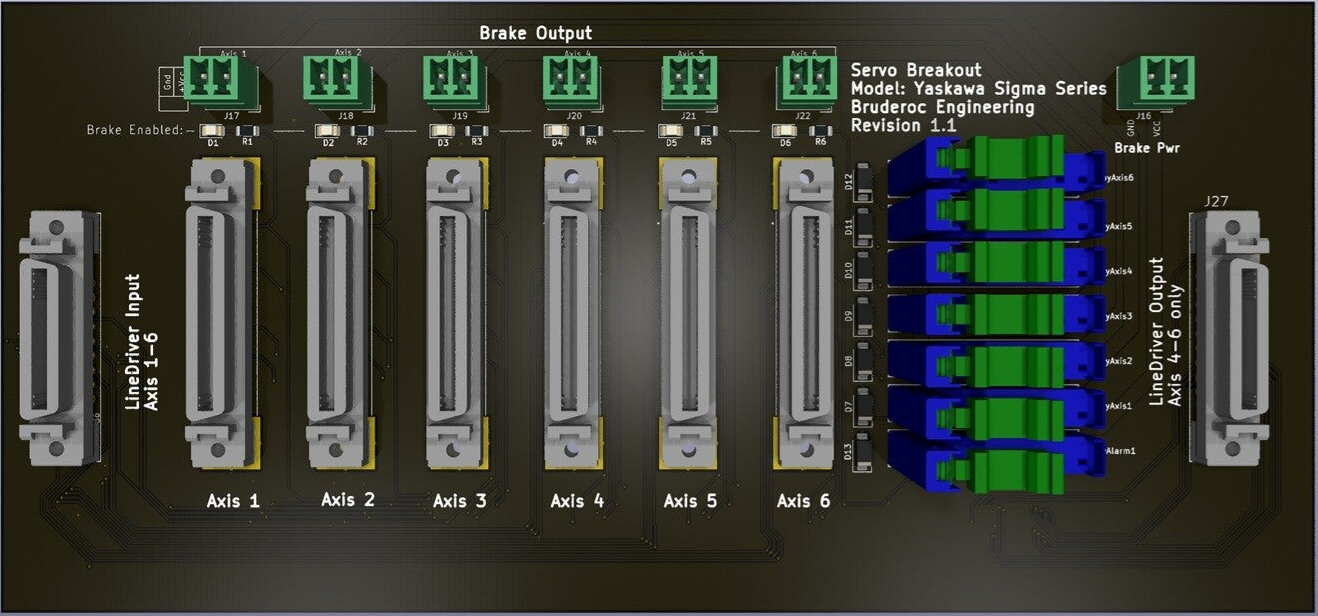

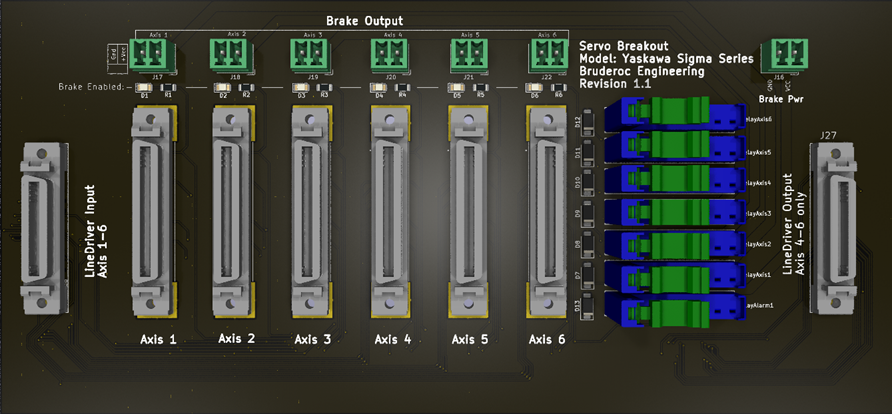

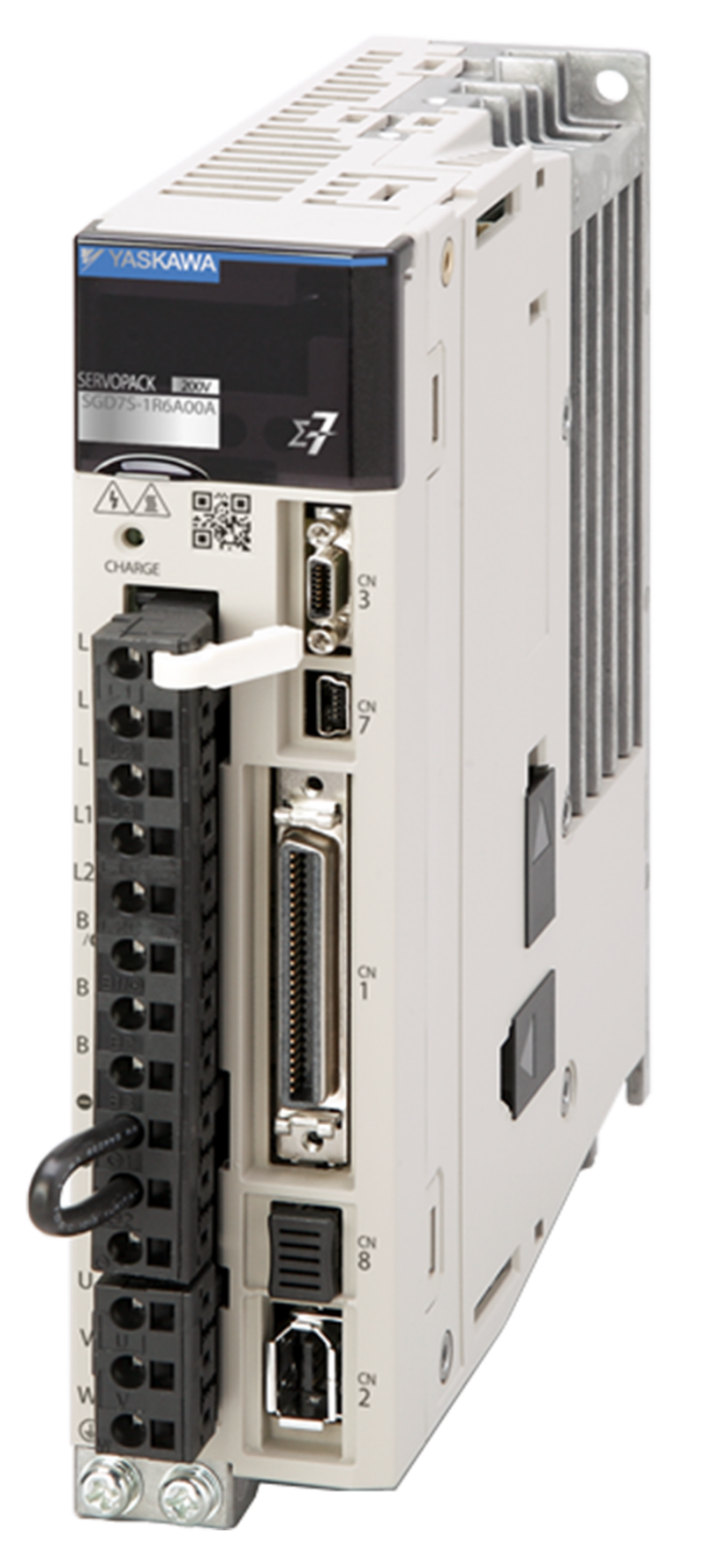

Servospecifieke PCB: Yaskawa Servo Drive – Sigma/SigmaX-serie

Deze PCB is speciaal ontwikkeld voor de geïntegreerde servomotoren uit de Yaskawa Sigma en Sigma-X serie en biedt de volgende functies:

Ondersteuning voor differentiele Step/Dir-aansturing
Standaard bekabeling beschikbaar
Automatische aansturing van de servorem per as direct aangestuurd door de servo
Ledindicatie per as die aangeeft of de servorem is bekrachtigd
Externe voeding voor de servorem: maximaal 6 A en 48 V per as en geschakeld middels een relais per as
Signalen as 4, 5 en 6 kunnen doorgelust worden naar een volgende PCB t.b. v aansluiten ander servoplatform
Servo reset en servo alarm output ondersteuning.

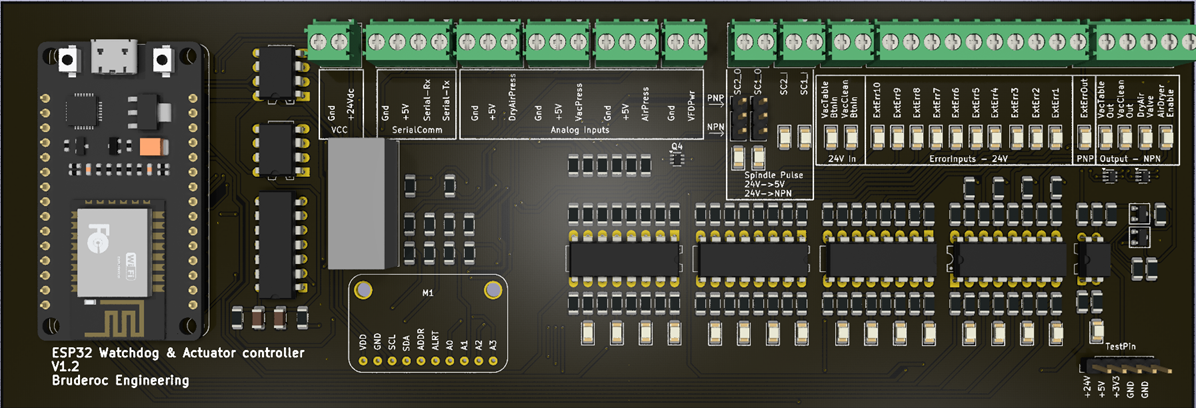

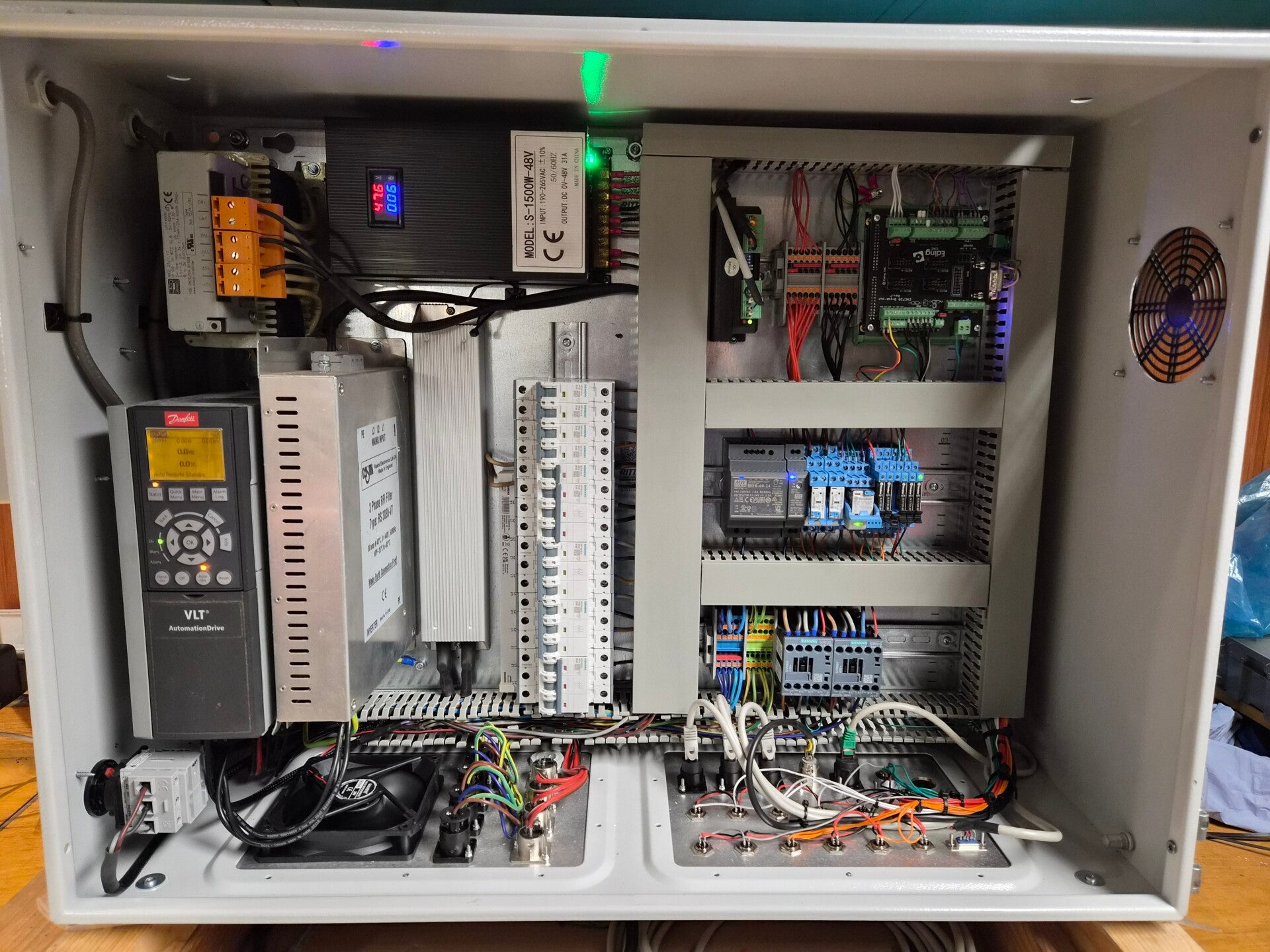

Watchdog & fysieke gebruikersinterface-PCB

Deze PCB is ontwikkeld voor het bewaken van randapparatuur en het opvangen van storingen, zoals afwijkingen in de perslucht- en vacuümdruk. Daarnaast verzorgt de kaart de benodigde signaalomzetting voor industriële signalen die niet rechtstreeks op de CNC760 kunnen worden aangesloten.

In combinatie met een aparte gebruikersinterface-PCB en display biedt de kaart een duidelijke fysieke gebruikersinterface. Het display informeert de gebruiker over:

De status van de druksensoren
Storingen in aangesloten randapparatuur
De actuele toestand van verschillende systeemonderdelen

Met de fysieke schakelaars aan de buitenzijde van de besturingskast kan de gebruiker apparatuur in de kast veilig in- en uitschakelen. Denk hierbij aan:

Een stofzuiger
Een stofafzuiginstallatie
Een vacuümpomp, bijvoorbeeld voor het in- en uitschakelen van een vacuümbed

Zo combineert deze PCB storingsbewaking, signaalomzetting en eenvoudige handmatige bediening in één geïntegreerde oplossing.
