Breakout en expansion kaarten

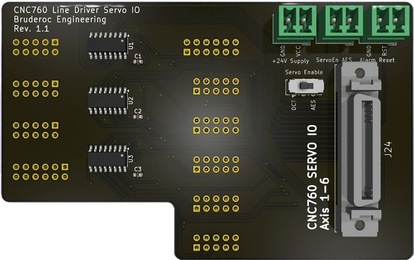

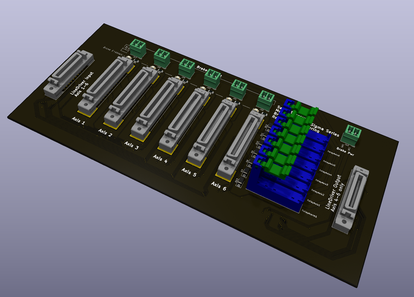

CNC760 - Servo Driver Expansion

€ 95,00

Servo Driver Expansion kaart - kies de het juiste model die compatible is met uw servo drives. Op dit moment zijn er 3 versies beschikbaar:

  • Yaskawa Sigma 7 / Sigma X servo drives
  • JMC JAND servo drives
  • JMC Integrated AC servo drives

Staat uw servo drive er niet tussen? U kunt een verzoek indienen via de contactinformatie. Stuur daarbij merk, model en indien mogelijk de elektrische aansluitdocumentatie van de gewenste servo drive om de mogelijkheden te bespreken.

Vergeet niet om ook het juiste aantal benodigde relais te bestellen:

1 voor elke as die een rem aansturing nodig heeft (vaak, maar niet uitsluitend, alleen de Z-servo)

Andere opties om bij te voegen:



Voor meer informatie en downloads:EdingCNC Breakout Boards



Kabels

Kabel: Expansion ServoDrive <-> Servo Drive (CN50/50pins)

€ 65,00

Deze kabel verbindt de Servo Drive-expansiekaart met de servodrive. Per servodrive en aangestuurde as is één kabel nodig.

Bij aankoop van een Servo Drive-expansiekaart geldt staffelkorting op de bijbehorende kabels. Selecteer hiervoor het gewenste aantal kabels bij het toevoegen van de expansiekaart aan het winkelwagentje.

De kabel is compatibel met:

  • Yaskawa Sigma- en Sigma-X-servodrives;
  • JMC JAND-servodrives.
Bekijk details

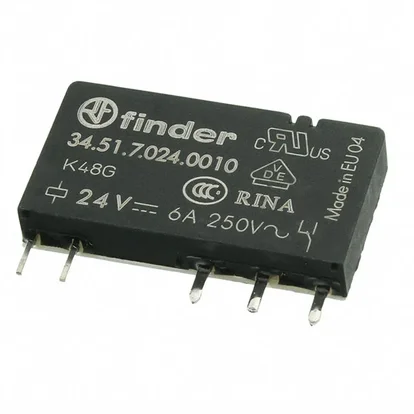

Finder Relais

€ 6,50

Finder relais 34.51.7.024.0000 / 34.51.7.024.0010

Dit Finder relais wordt toegepast op de Servo Drive Expansion Boards.

Per servo-as is één relais nodig voor de aansturing van de servorem. Daarnaast is één extra relais nodig voor het doorgeven van het gezamenlijke alarmsignaal van de servodrives naar de EdingCNC-controller.

Benodigd aantal relais:

  • 1 relais per servo-as voor de remaansturing.

  • 1 extra relais voor het gezamenlijke alarmsignaal.

Voorbeeld: een 6-assige machine heeft 7 relais nodig (6 × remrelais + 1 × alarmrelais).

Om de kosten laag te houden worden de Servo Drive Expansion Boards standaard zonder remrelais geleverd. Zo betaalt u alleen voor het aantal relais dat daadwerkelijk nodig is.

Het Alarm Relais wordt standaard bijgeleverd.

Staffelkorting

Bij gelijktijdige aanschaf van een Servo Drive Expansion Board wordt automatisch een staffelkorting toegepast. Via dit artikel kunnen 1 t/m 6 relais aan de winkelwagen worden toegevoegd; de korting wordt vervolgens automatisch verrekend.

Specificaties

  • Spoelspanning: 24 VDC

  • Schakelvermogen: maximaal 6 A bij 250 VAC

  • Maximale schakelspanning op de Servo Drive Expansion Board: 48 VDC (beperkt door het PCB-ontwerp)

Uitvoeringen

Er zijn twee uitvoeringen beschikbaar:

  • 34.51.7.024.0000 – witte behuizing

  • 34.51.7.024.0010 – gedeeltelijk zwarte behuizing

Beide uitvoeringen zijn functioneel volledig identiek en kunnen zonder onderscheid worden toegepast. Afhankelijk van de voorraad wordt één van beide uitvoeringen geleverd.

Bekijk details
