Finder relais 34.51.7.024.0000 / 34.51.7.024.0010

Dit Finder relais wordt toegepast op de Servo Drive Expansion Boards.

Per servo-as is één relais nodig voor de aansturing van de servorem. Daarnaast is één extra relais nodig voor het doorgeven van het gezamenlijke alarmsignaal van de servodrives naar de EdingCNC-controller.

Benodigd aantal relais:

• 1 relais per servo-as voor de remaansturing.

• 1 extra relais voor het gezamenlijke alarmsignaal.

Voorbeeld: een 6-assige machine heeft 7 relais nodig (6 × remrelais + 1 × alarmrelais).

Om de kosten laag te houden worden de Servo Drive Expansion Boards standaard zonder remrelais geleverd. Zo betaalt u alleen voor het aantal relais dat daadwerkelijk nodig is.

Het Alarm Relais wordt standaard bijgeleverd.

Staffelkorting

Bij gelijktijdige aanschaf van een Servo Drive Expansion Board wordt automatisch een staffelkorting toegepast. Via dit artikel kunnen 1 t/m 6 relais aan de winkelwagen worden toegevoegd; de korting wordt vervolgens automatisch verrekend.

Specificaties

• Spoelspanning: 24 VDC

• Schakelvermogen: maximaal 6 A bij 250 VAC

• Maximale schakelspanning op de Servo Drive Expansion Board: 48 VDC (beperkt door het PCB-ontwerp)

Uitvoeringen

Er zijn twee uitvoeringen beschikbaar:

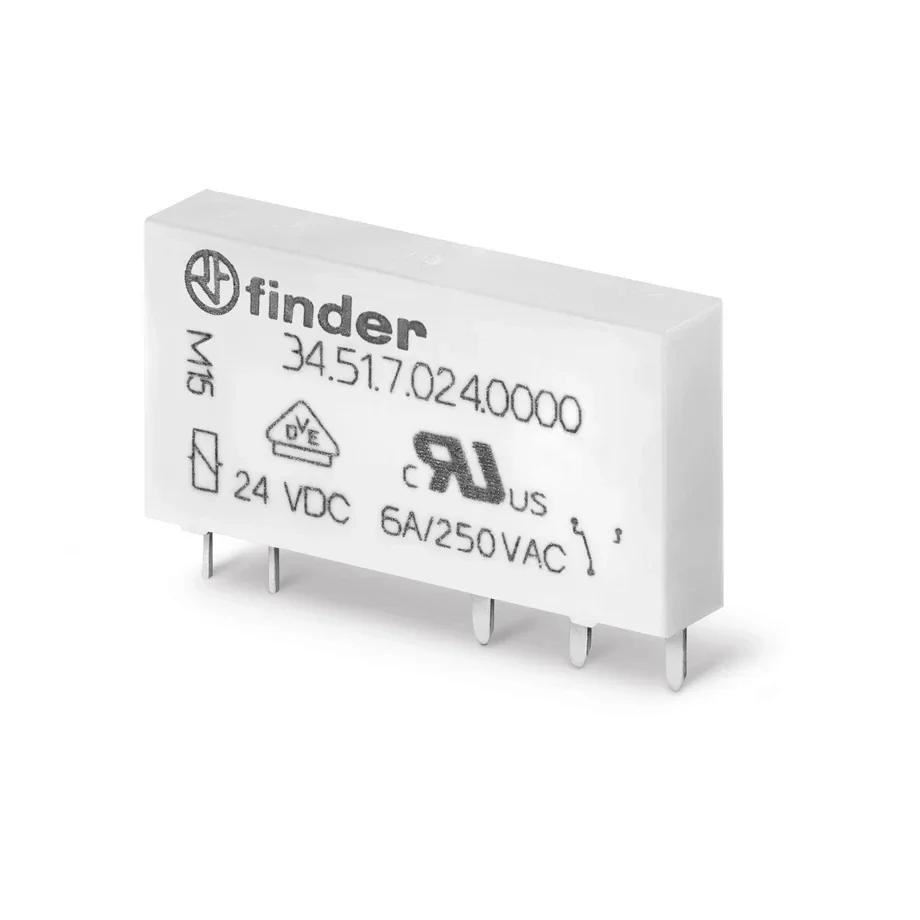

• 34.51.7.024.0000 – witte behuizing

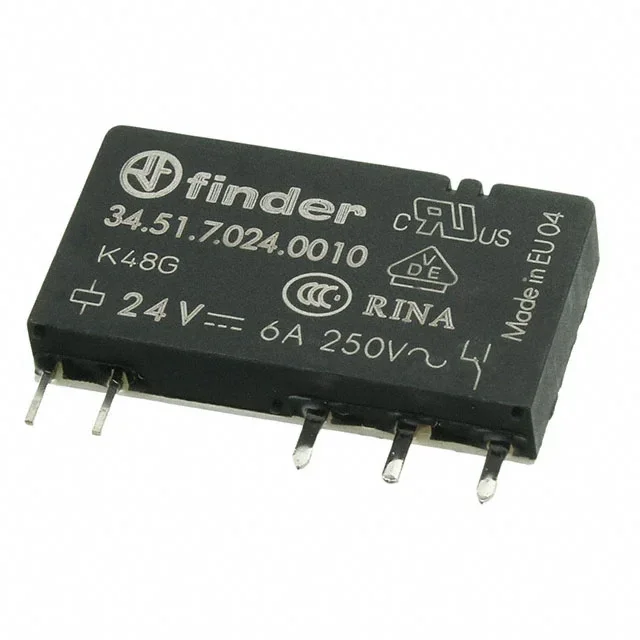

• 34.51.7.024.0010 – gedeeltelijk zwarte behuizing

Beide uitvoeringen zijn functioneel volledig identiek en kunnen zonder onderscheid worden toegepast. Afhankelijk van de voorraad wordt één van beide uitvoeringen geleverd.
